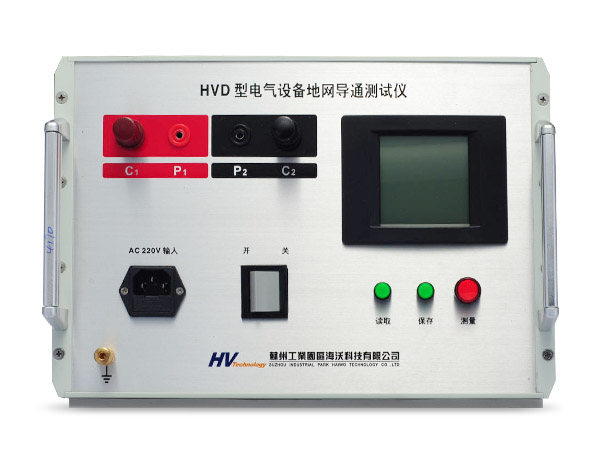

HVD 地網導通特性測試儀

產品特點

● 體積小、重量輕，便于攜帶

● 帶輸出工作電流為自動2/5/10/20A自動切換

● 具備數據與對應日期時間存儲及搜尋功能

● HVD地網導通測試儀通過逐次測量可靠接地引下線與其他接地線之間的電阻，判斷整個接地裝置的電氣完整性（亦稱導通特性）

● 儀器通過電流極，輸出2/5/10/20A直流電流，并用電壓極直接在兩被測接地極之間測量電壓值，并自動計算得出兩接地極之間的低電阻值，作為判斷導通特性的參考，避免了引線電阻的影響。

導通儀四線法原理

Rx 被測電阻

RL 測試線的線電阻

Vin 儀器輸出電源

i 為回路的電流(測試)

Vm 試品兩端的實際電壓

RX=Vm/i (排除了引線電阻)

● 采用“四線法”原理測量低值電阻，排除了引線電阻的測量誤差

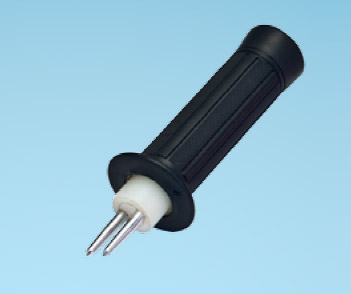

接地極扁鐵緊靠墻壁或線桿時，測試鉗無法鉗住，儀器專門配備了雙針式電壓電流極，直接壓在接地極扁鐵的金屬部位上就可方便測量

技術參數表

 HVD-10A/20

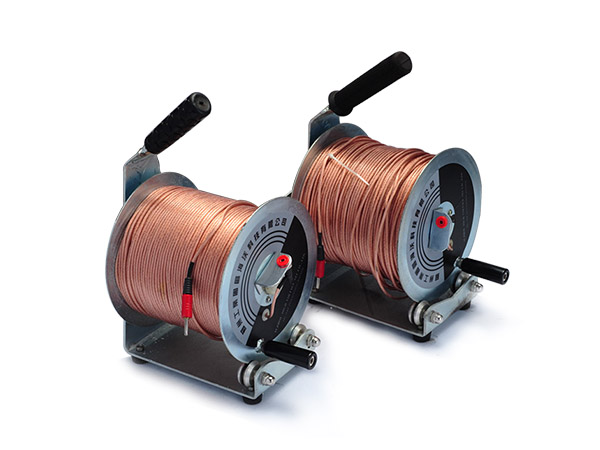

測試線75mx2
量程0.1mΩ—5Ω
精度50mΩ-5Ω   1.0%±2 個字
0.1-50mΩ    1.5%±2 個字
輸出電流（自動切換）2/5/10A/20
輸入電壓AC220V±10%
尺寸330×225×110mm
重量2kg
